KURGAN Ürün ve Kurulum Kılavuzu
Çalışma prensibi, teknik özellikler, bağlantı şeması, ışık dili, kurulum ve SSS.
YKA-KRGN-Q · Qube Edge Gateway
KURGAN
Makineniz konuşur. Qube dinler.
Tezgâhlarınız her saniye veri üretiyor. KURGAN onları ilk kez duyulur kılıyor. Kule lambası, parça sinyali, iş mili akımı, titreşim ve enerji — hepsi zaman damgalı, hepsi Qube'da.
Yalnızca izler.Asla müdahale etmez.
KURGAN tezgâhın kontrol ünitesine dokunmaz, program değiştirmez, makineyi durduramaz ya da başlatamaz. Zaten var olan sinyalleri dinler; gerisini Qube'a anlatır.
Fanuc.
Siemens.
Heidenhain.
Fark etmez.
Röle ya da çıkış yoktur. Bu bir eksik değil, bir tasarım kararı.
İçine bakın
Kırk yedi parça. Tek bir amaç.
Parçaları ayırmak için kaydırın
01 / 09

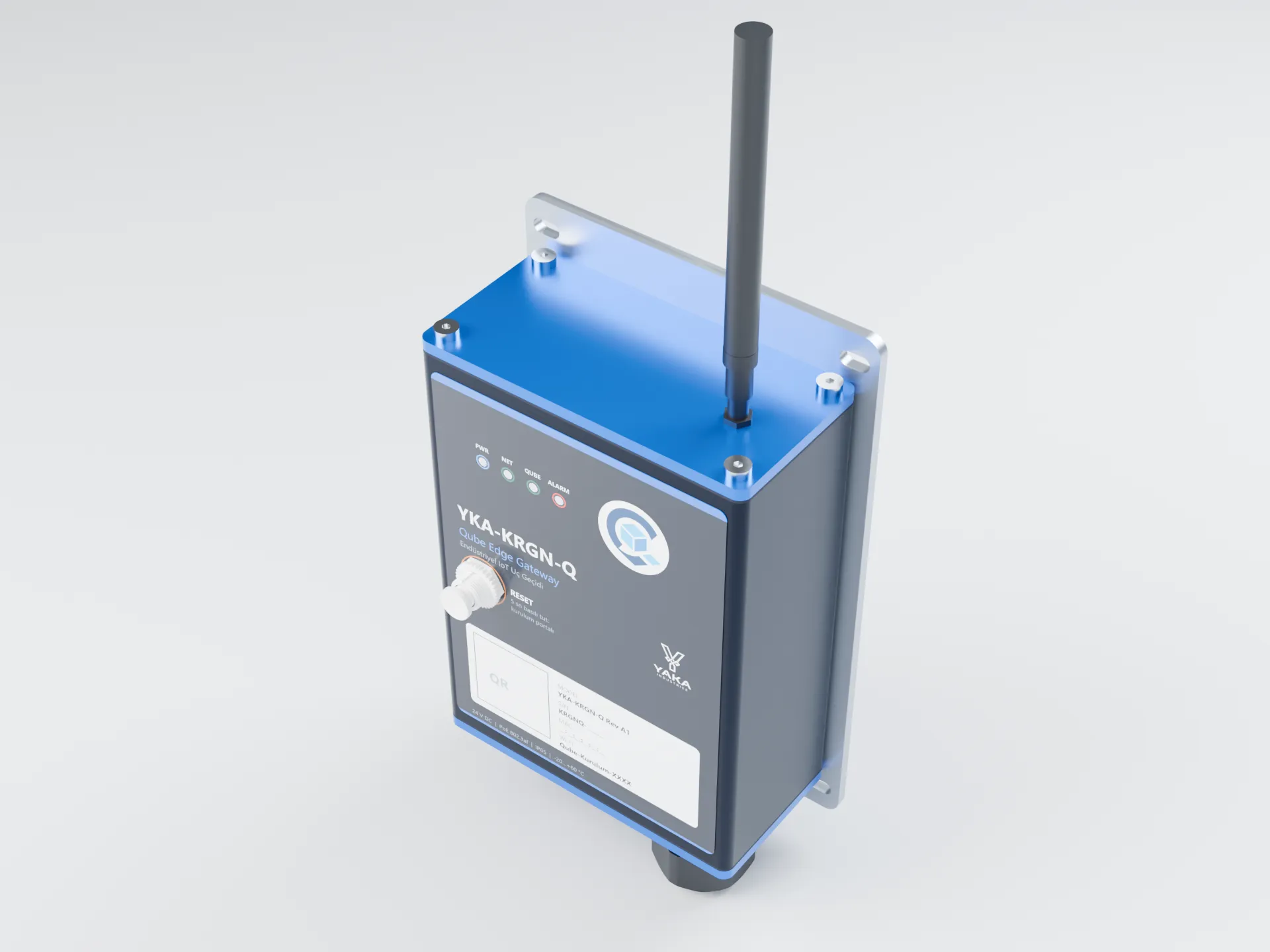

SMA anten
2,4 GHz · 3 dBi dipol
02 / 09
Üst kapak
6061-T6 · tek bağlamada CNC
03 / 09
Conta
Kapalı hücre silikon köpük
04 / 09

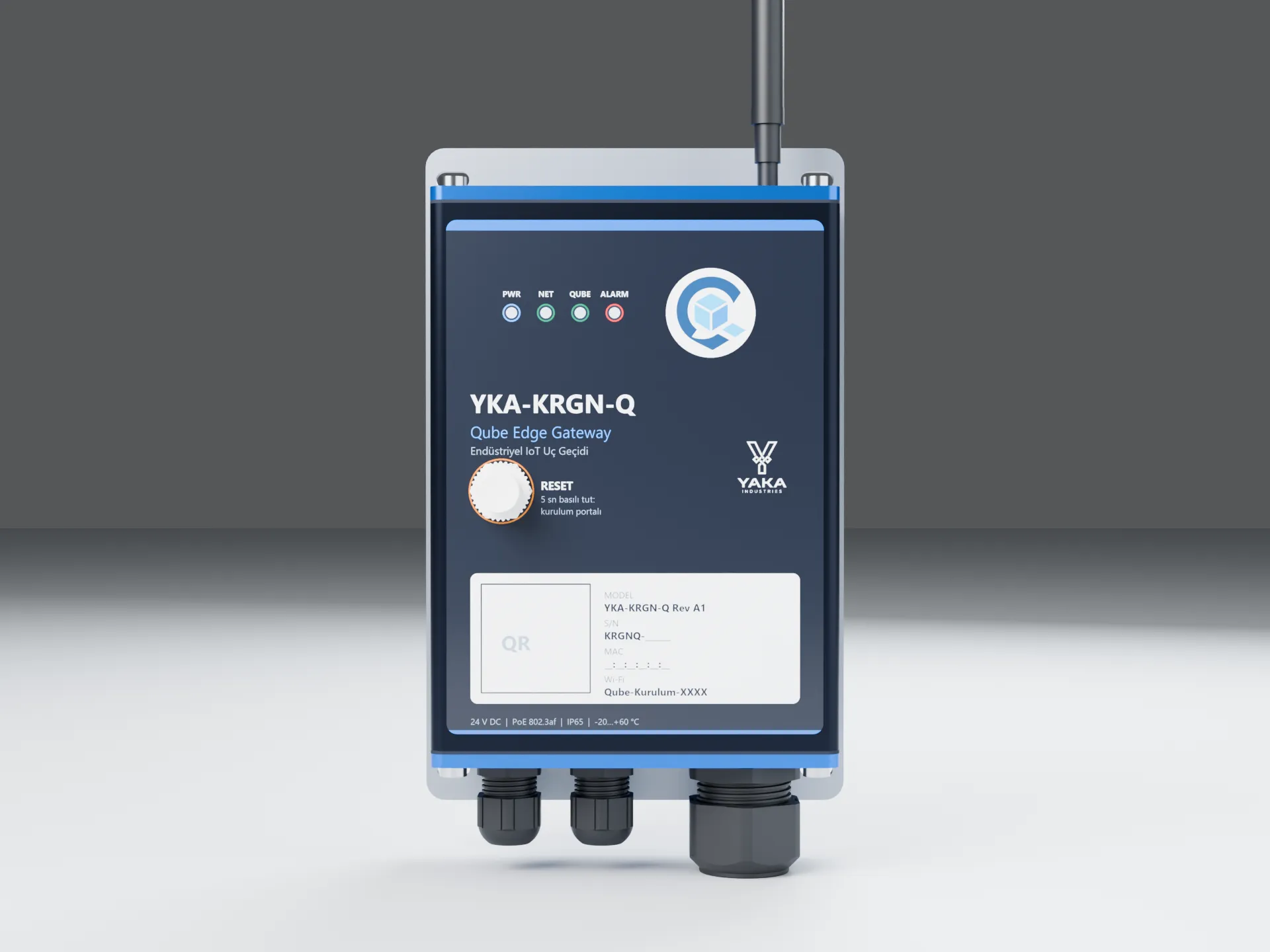

Ön panel
Arka yüze UV baskı · 4 ışık borusu
05 / 09

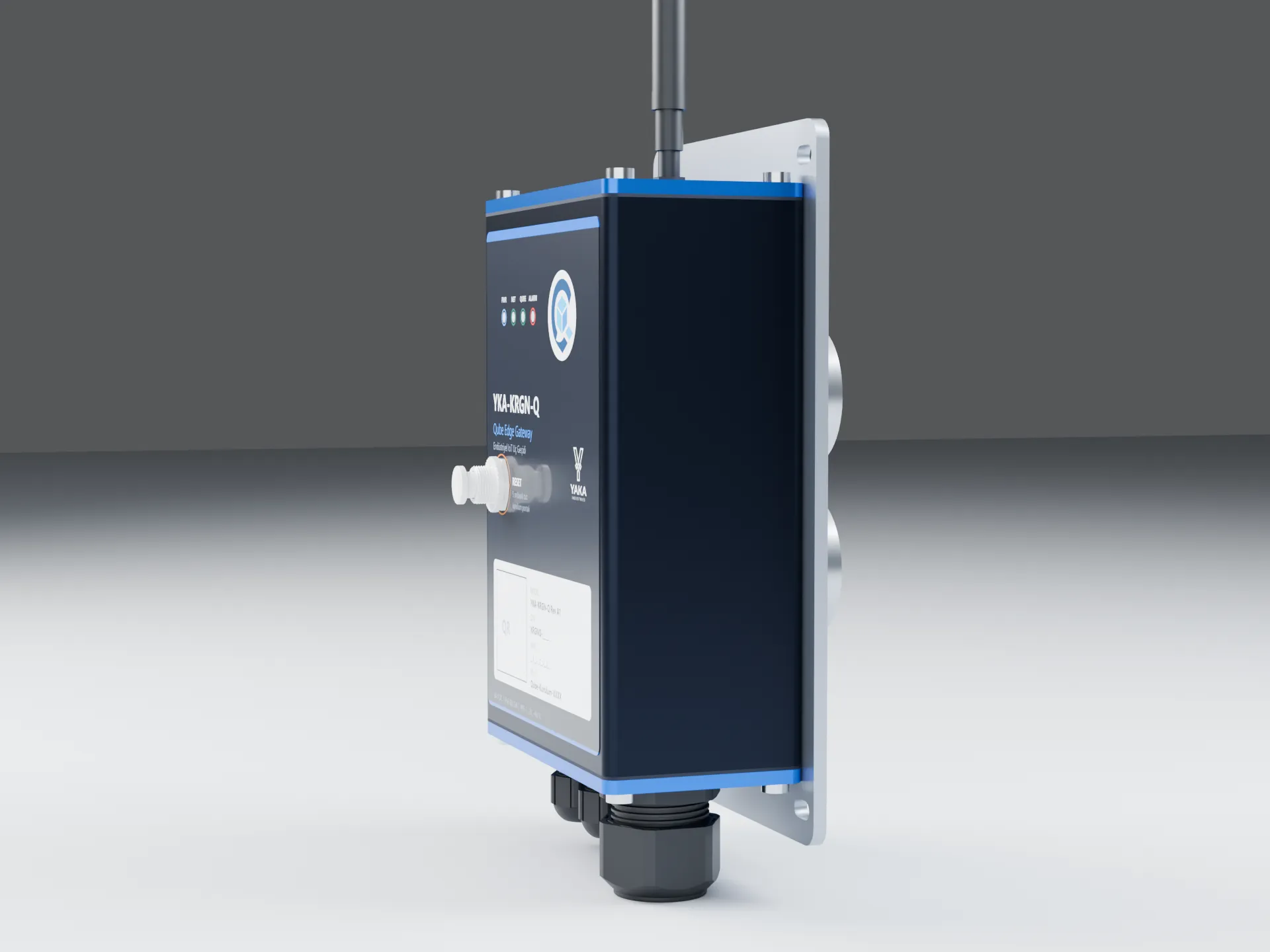

Gövde
6063-T5 ekstrüzyon · siyah eloksal
06 / 09
QX100-IO kart
4 katman · ENIG · 4 yalıtım adası
07 / 09
ESP32-POE-ISO
Ethernet · yalıtımlı PoE · Wi-Fi
08 / 09

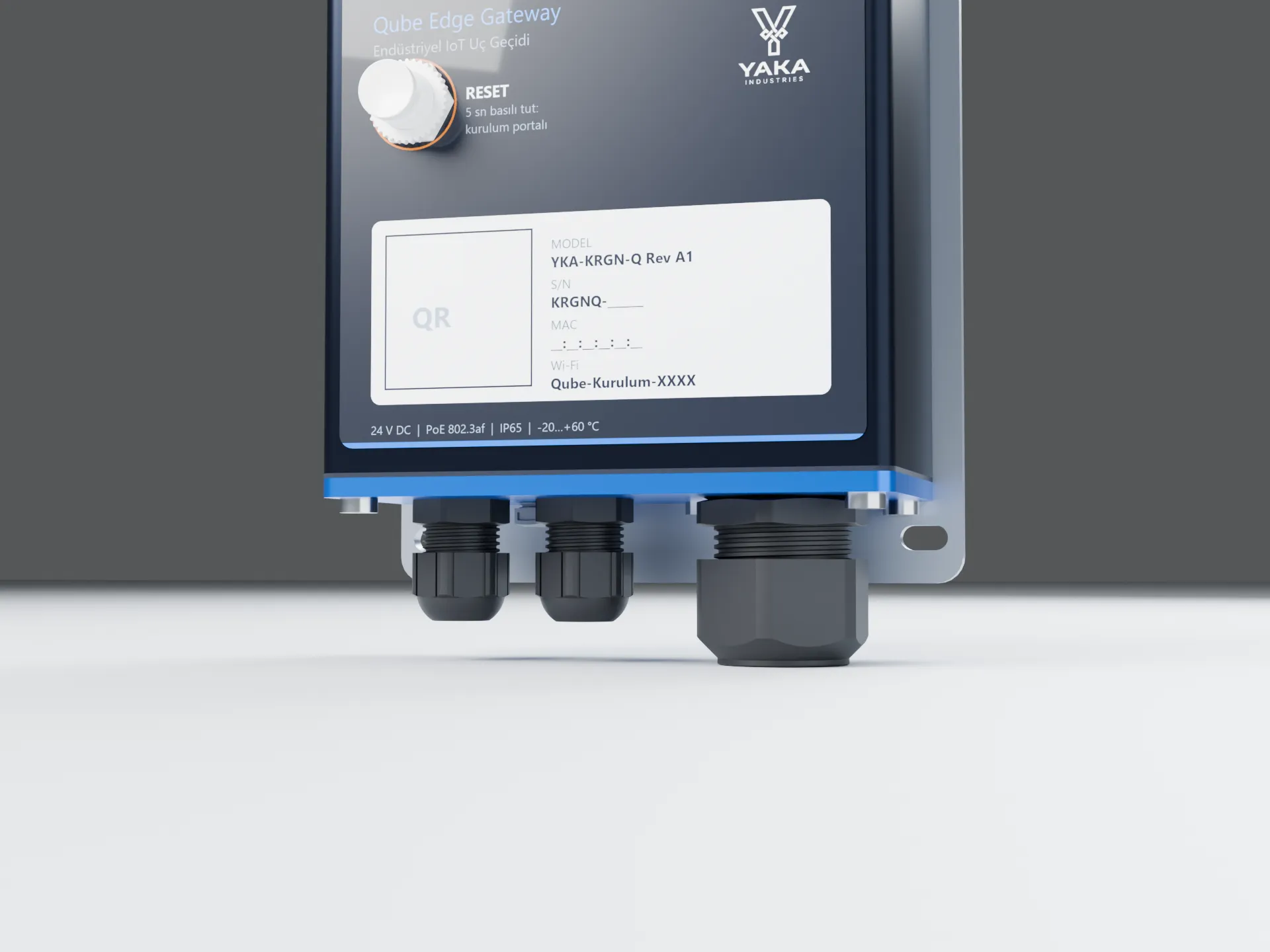

Alt kapak
IP68 rakorlar · nefes membranı
09 / 09
Arka plaka
5754-H22 · 4 × Ø40 neodim mıknatıs
Her parça bir sebeple orada. Fazlası yok.
Sahaya göre yapıldı.
Talaşın, yağ buharının ve inverter gürültüsünün yanında çalışmak için.
8
yalıtımlı dijital giriş
24 V, IEC 61131-2 Tip 3. 2500 V galvanik yalıtım. İki hızlı sayaç girişi.
2 × 4–20 mA
analog giriş
16 bit çözünürlük. Sensör kablosu koptuğunda bunu bilir ve söyler.
RS-485
Modbus RTU
Yalıtımlı master. Enerji analizörünüzden kWh ve kW okur.
~21.000
okuma, çevrimdışı
İnternet kesilir, veri kaybolmaz. Elektrik gitse bile silinmez.
PoE
802.3af
Tek kablo: veri ve enerji. Ya da 9–36 V DC.
0
çift sayım
Her paketin benzersiz kimliği var. Aynı parça asla iki kez sayılmaz.
İmzalı
güncelleme
ECDSA P-256. Yeni sürüm sorun çıkarırsa kendiliğinden eskisine döner.
−20…+60
°C çalışma aralığı
%95 bağıl nem, yoğuşmasız. IP65 hedefli gövde.*
Işık dili
Dört ışık. Her şeyi söyler.
Ekran yok, uygulama yok. Bir bakışta durumu anlarsınız.
PWRNETQUBEALARM
Kurulum
Beş dakika.Kod yok. IP yok.
01
QR oluşturun
Qube'da Üretim › Makine & otomasyon › IoT cihaz ekle. Kod 30 dakika geçerli, tek kullanımlık.
02
Ağa bağlanın
Telefonunuzla Qube-Kurulum-XXXX ağına katılın. XXXX, cihazın MAC adresinin son dört hanesi.
03
QR'ı okutun
Açılan portalda “Kamerayla oku”ya dokunun. Ya da 192.168.4.1 adresine gidin.
04
Bağlantıyı seçin
Ethernet takılıysa hiçbir şey girmeyin. Değilse işletmenizin Wi-Fi bilgilerini yazın.
05
Yeşil ışık
QUBE ışığı 30 saniye içinde sabit yeşile döner. Cihaz Qube'da çevrimiçi.
Montaj
Delmeden.
Tezgâhın gövdesine yapıştırın, panoya vidalayın ya da DIN raya takın.

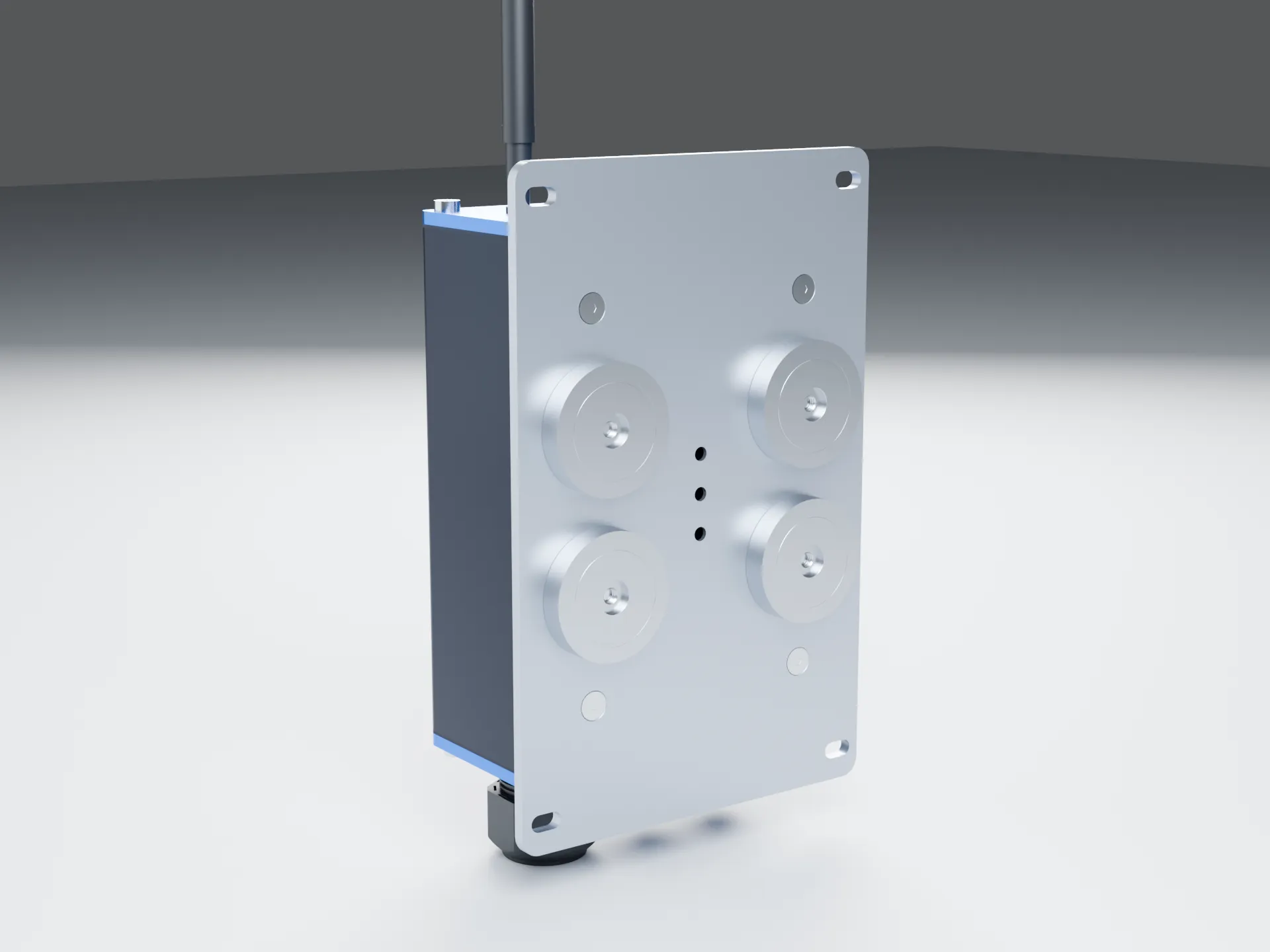

Mıknatıs
Neodim, 50 kg sınıfı tutuş. Tezgâhı delmeden, garantiyi bozmadan.
4 × Ø40
Vida
Arka plakadaki kulak kanallarıyla pano ya da duvara.
4 × M5
DIN ray
Elektrik panosunun içinde, diğer cihazların yanında.
35 mm
Bitişler
Üç bitiş. Tek karakter.
Eloksal uç kapaklar, siyah ekstrüzyon gövde, saten alüminyum arka plaka.
Döndürmek için sürükleyin
Mavi
Mavi, Rev A1 standart bitişidir. Grafit ve Gümüş görsel varyantlardır.
Qube ile
Sinyalden OEE'ye.
KURGAN, Qube'un Üretim modülüyle konuşmak için doğdu. Kurulumdan sonra her sinyal bir anlama kavuşur.
- Kullanılabilirlik 91%
- Performans 88%
- Kalite 97%
| Sinyal | Kaynak | Qube'daki karşılığı |
|---|---|---|
| parca | DI1 | Üretim sayacı, iş emrine yazılır |
| fire | DI2 | Fire sayacı, kalite oranı |
| durum | DI3–5 | Kule lambası: çalışıyor · bekliyor · alarm |
| akim | AI1 | İş mili akımı, kestirimci bakım eğilimi |
| titresim | AI2 | Titreşim mm/s, ISO 10816 eşikleri |
| enerji_kwh | RS-485 | Enerji maliyeti raporu |
Otomatik duruş kayıtları
Kule lambası kırmızıya döndüğü an.
OEE
Kullanılabilirlik × Performans × Kalite.
Kestirimci bakım
Eğilimden eşiğe kalan süre; onayla açılan bakım emri.
İşçilik
Bloktan işlendi. Simülasyonda sınandı.
Kapaklar tek bağlamada frezelenir. Gövde 15 µm sülfürik eloksal alır. Her vida torkuyla sıkılır.
15 µm
eloksal kalınlığı
ISO 2768-mK
genel tolerans
+0 / −0,1
gövde boy kesimi, mm
47
parça, tek montaj
Doğrulandı.
14/14
uçtan uca senaryo
13/13
birim testi
0
DRC · ERC hatası
164/164
ölçü kontrolü
12/12
CNC programı
48 sn
kesintide sıfır veri kaybı
Dürüst durum: simülasyon, saha prototip testinin yerini tutmaz. Saha ve sertifikasyon testleri sürüyor.
Teknik Özellikler
Genişlik
132 mm
Yükseklik
206 mm
Derinlik
64 mm
Ağırlık
~1,0 kg
Model
- Ürün
- KURGAN · YKA-KRGN-Q Rev A1
- Yazılım
- Firmware 1.0.0 · ESP-IDF 5.5
Boyut ve ağırlık
- Dış ölçü
- 132 × 206 × 64 mm (plaka ve rakorlar dahil, anten hariç)
- Gövde profili
- 120 × 60 × 160 mm, R4 köşe
- Ağırlık
- ~1,0 kg
Malzeme
- Gövde
- 6063-T5 alüminyum ekstrüzyon, siyah eloksal
- Uç kapaklar
- 6061-T6, CNC, 15 µm eloksal
- Arka plaka
- 5754-H22, 4 mm, doğal eloksal
İşlemci ve bağlantı
- İşlemci
- ESP32 · Olimex ESP32-POE-ISO, endüstriyel sınıf
- Kablolu
- 100 Mb Ethernet
- Kablosuz
- Wi-Fi 2,4 GHz · SMA harici anten, 3 dBi
Güç
- Besleme
- 9–36 V DC (24 V nominal), yalıtımlı DC-DC
- PoE
- IEEE 802.3af, yalıtımlı
- Tüketim
- ~1,5–2,5 W
- Koruma
- Ters kutup, PTC ve TVS
Girişler
- Dijital
- 8 × 24 V, yalıtımlı (2500 V), IEC 61131-2 Tip 3 · DI1–DI2 hızlı sayaç
- Analog
- 2 × 4–20 mA, 16 bit, kablo kopukluğu algısı
- Seri
- 1 × RS-485, yalıtımlı, Modbus RTU master
- Çıkış
- Yok — yalnız izleme, tasarım gereği
Hafıza ve saat
- Çevrimdışı tampon
- 1,3 MB flash halka tampon, ~21.000 okuma
- Saat
- RTC, süper kapasitör yedekli
- Dahili sensör
- Sıcaklık ve nem (kutu içi)
Ortam
- Çalışma sıcaklığı
- −20 … +60 °C
- Nem
- %95 RH, yoğuşmasız
- Koruma sınıfı
- IP65 (hedef)*
Montaj ve kablo
- Montaj
- 4 × Ø40 neodim mıknatıs · 4 × M5 · 35 mm DIN ray
- Kablo girişi
- 2 × M16 rakor · 1 × M25 bölünebilir rakor (fişli Ethernet)
- Basınç dengeleme
- M12 nefes membranı
- Topraklama
- M4 PE saplaması
Gösterge ve kontrol
- Işıklar
- PWR · NET · QUBE · ALARM
- RESET
- Paslanmaz antivandal düğme · 5 sn: fabrika ayarı ve kurulum portalı
Güvenlik
- İletişim
- Yalnız HTTPS, sertifika doğrulaması kapatılamaz
- Güncelleme
- İmzalı OTA (ECDSA P-256), sürüm düşürme engeli, otomatik geri dönüş
- Kurulum
- 30 dk geçerli, tek kullanımlık kod
Uyumluluk
- Standart hedefi
- IEC 61010-1 · EN 61326-1*
- Kablosuz modül
- CE-RED belgeli
* IP65 koruma sınıfı ve CE uygunluk beyanı sertifikasyon sürecindedir.
Değerler Rev A1 tasarım verileridir; seri üretimde değişebilir.
